Weaving of Multi- layer Bending Board
“扭轉”形成的結構是否有它的極限邊界？
以往人們使用木頭時都避免彎曲，而今日隨著技術的發展和數位控制，“彎曲”將不再是人們構築時避諱的黑暗地帶。另一方面，薄板結構由於其便於生產加工、更好塑性和輕量化的特性，越來越成為未來建築的一大趨勢。但是少數幾個已有的彎曲薄板結構案例也只是做到了單軸單層。所以我希望探索出新的木薄板彎曲結構的可能性，得到一系列扭轉結構的極限數值，同時在複雜程度和強度上做出新突破。

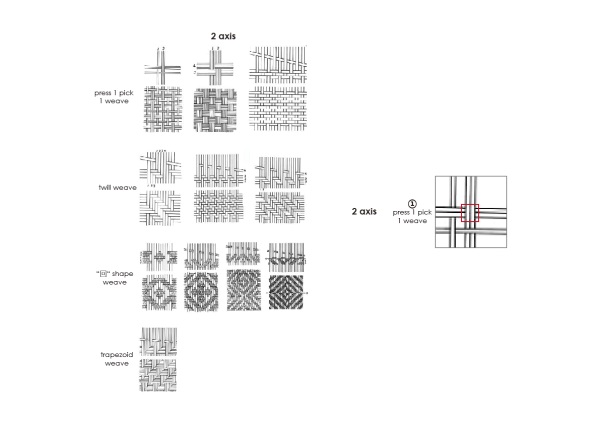

我對”竹材編織“為發想來源，進行了分析和解構——它是一種單層通過彎曲和固定達到複層的過程，也是一個bottom-up的過程。它通過幾種基本pattern單元的排列組合，形成多種多樣的紋理，並選擇了三種最小的重複pattern用於木材薄板的構造實驗當中。

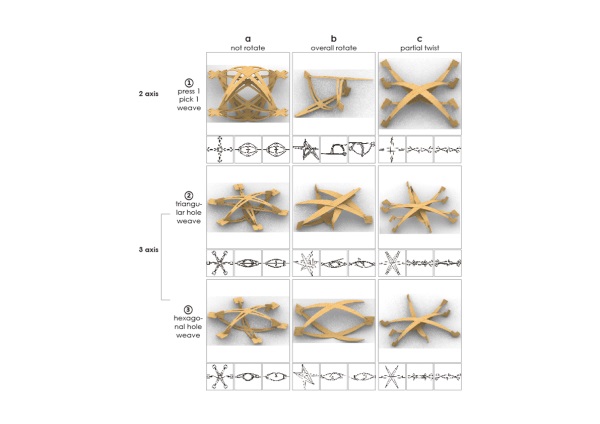

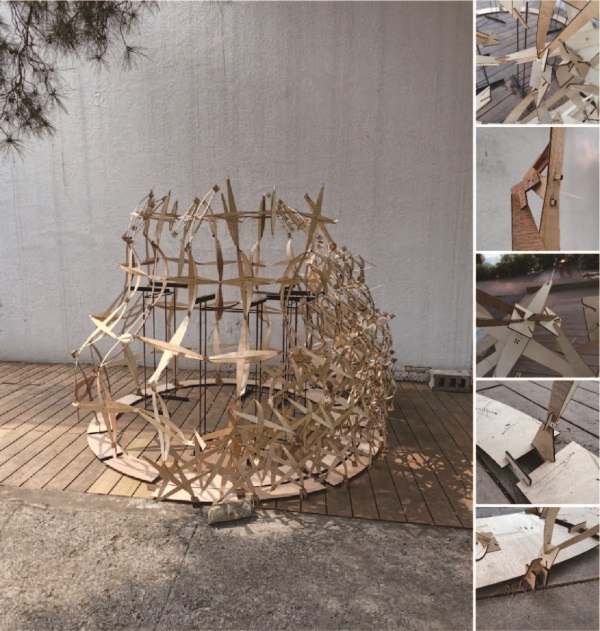

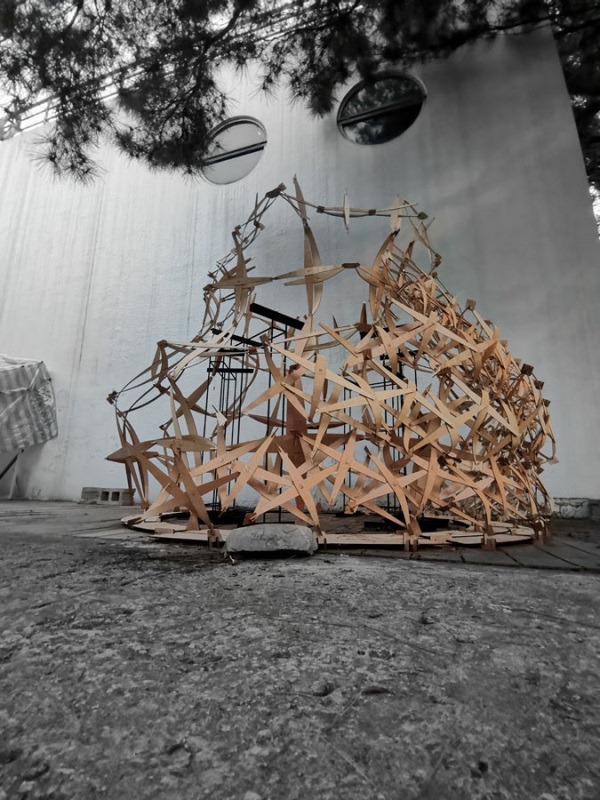

由於在材料實驗中發現夾板通過“扭轉”到某個極限區間時，產生的力能使原本脆弱的材料具有加強的結構性。所以我將“扭轉”作為第二個影響因素，分為三種變形，最後得到共3*3=9種基本模矩單元。在模矩單元之間的連接裡，我又將部分元件進行替換，使得元件之間不只是疊加生成得到關係，還更有編織中摩擦交織的關係和效果。之後，我從中選取最具代表性的兩種單元進一步實驗做成pavilion，希望不同的元件可以混雜組合，也可以得到多樣的複層關係。
Designer /
Ya-Yan Qiu
邱雅彥
Advisor /
Huang Kai Qi
Keyword /
- Wood Bending
- Thin Plate Structure
- Digital and Fabrication
1a
1b
1c
2a
2b
2c
3a

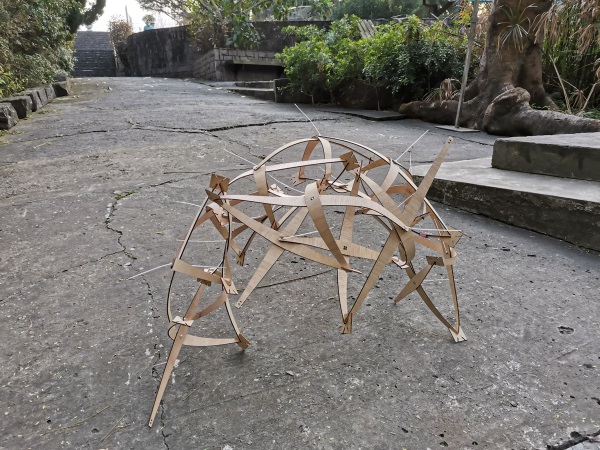

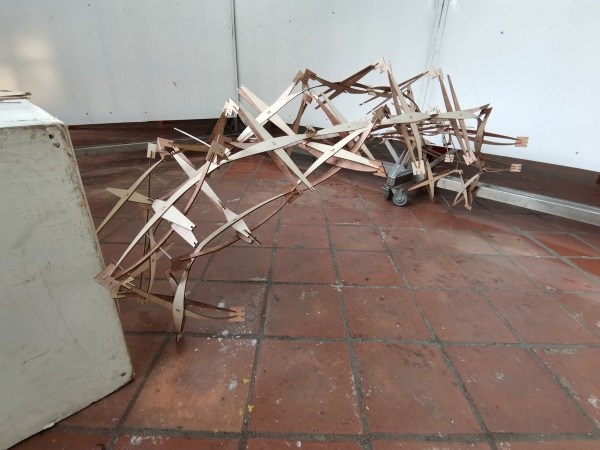

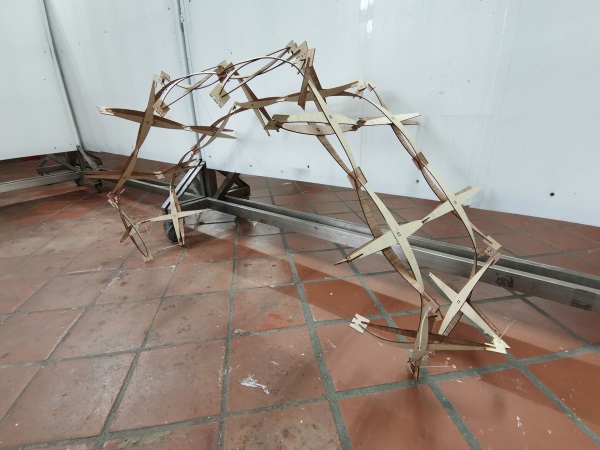

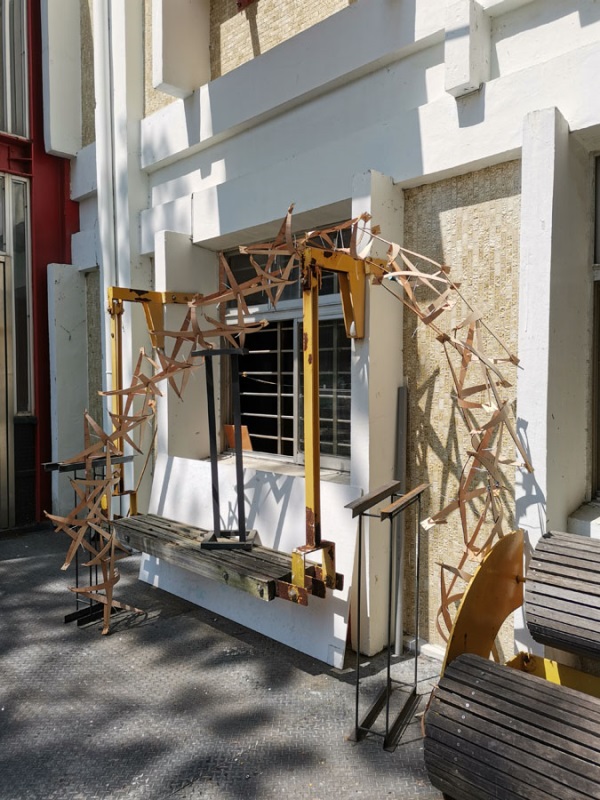

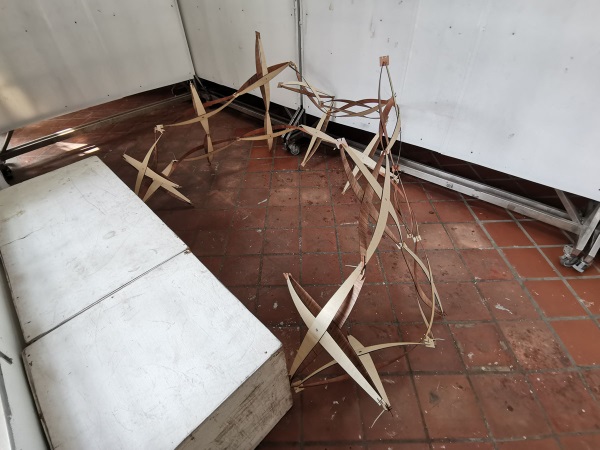

1a arch-1x0.5m
1b single arch-1x0.5m
1c arch-1x0.5m
1b single arch-2x1.5m
1b double arch-2x1.5m

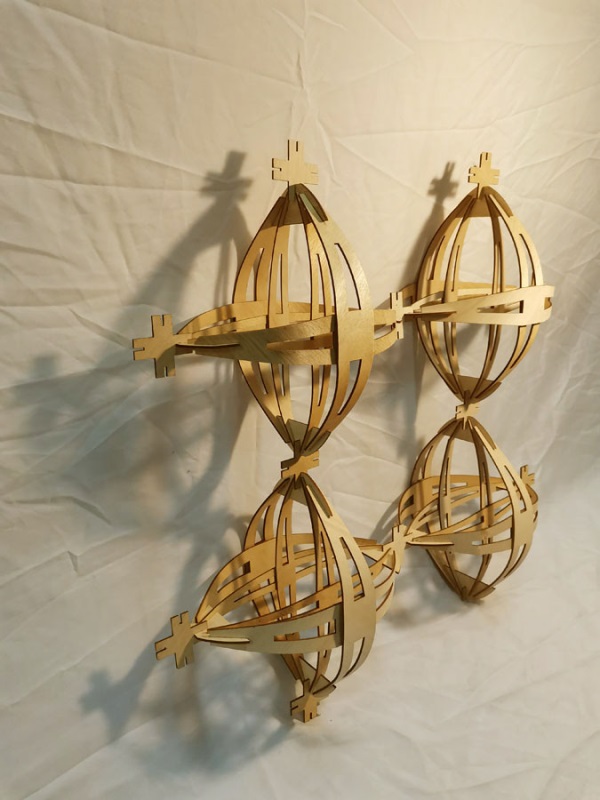

1c arch-1x0.5m-double layers

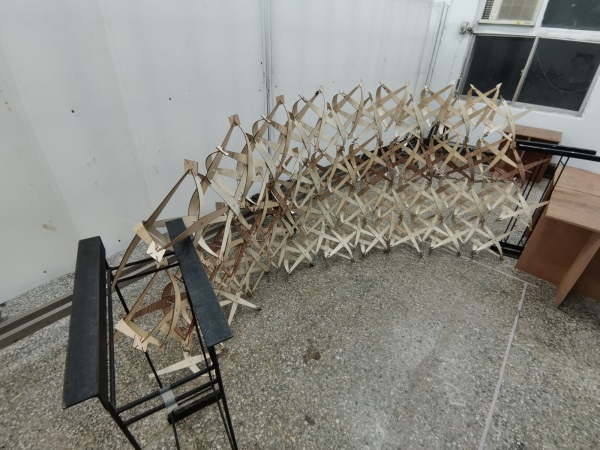

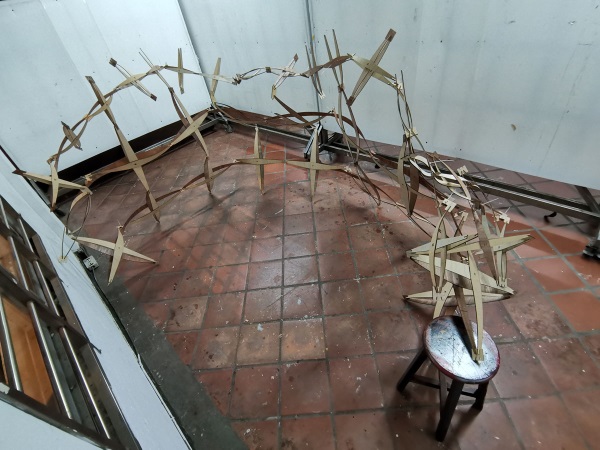

1c arch-2x1.6m

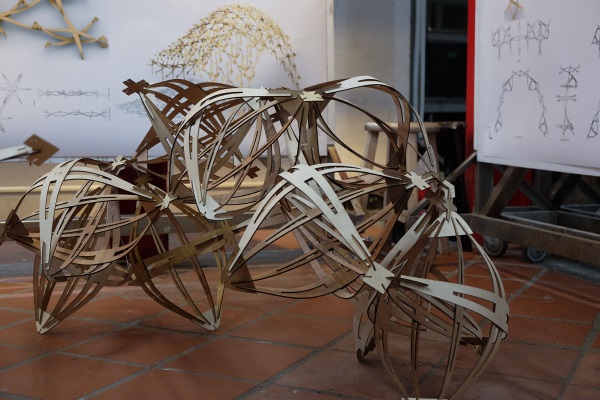

1c arch-2x1.6m-mix scale

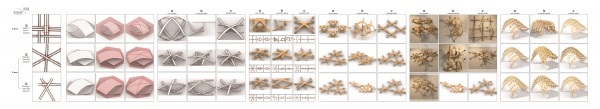

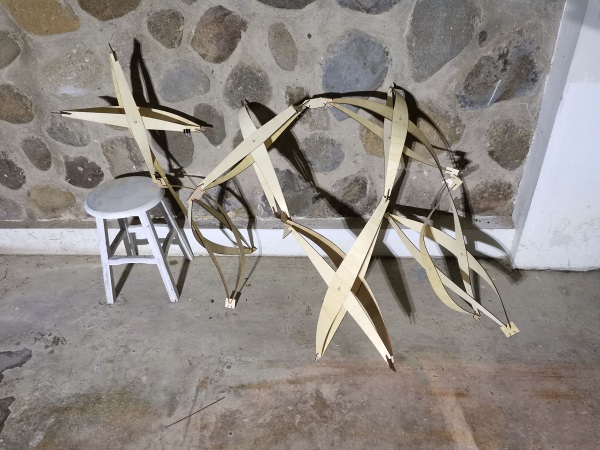

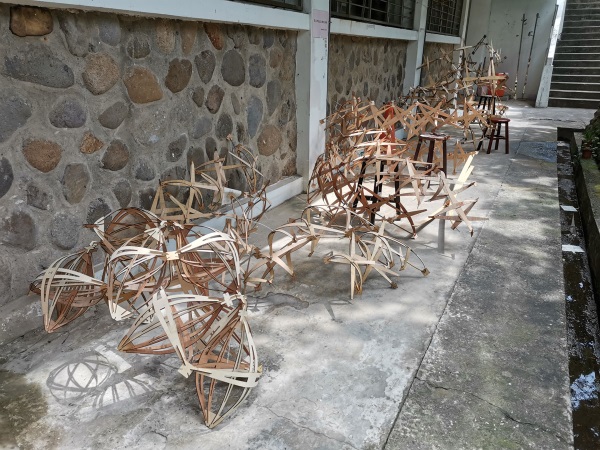

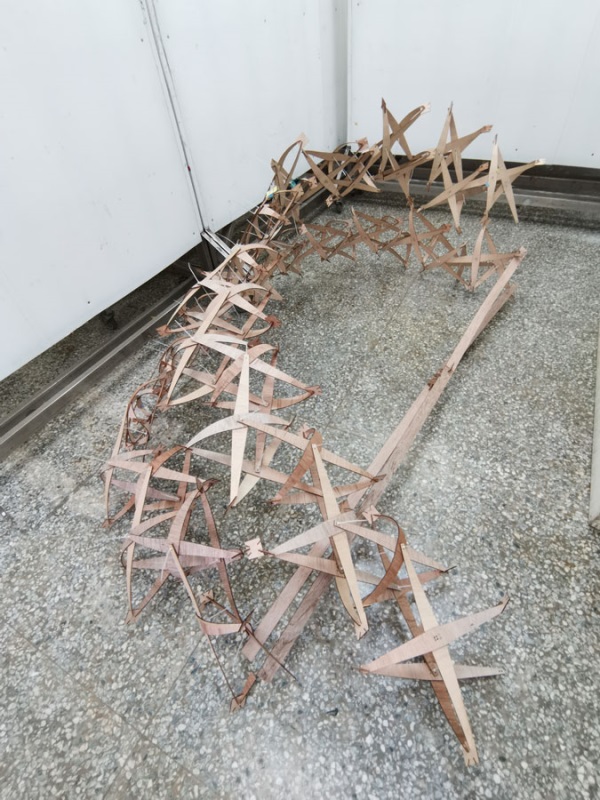

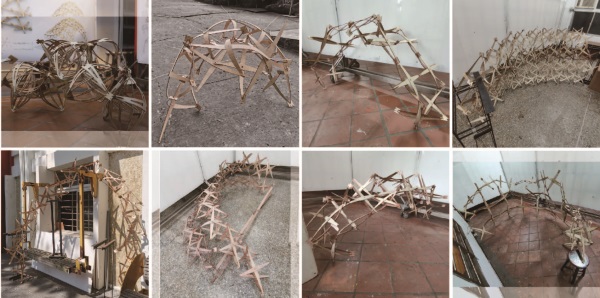

實驗模型合集
1b曲率测试

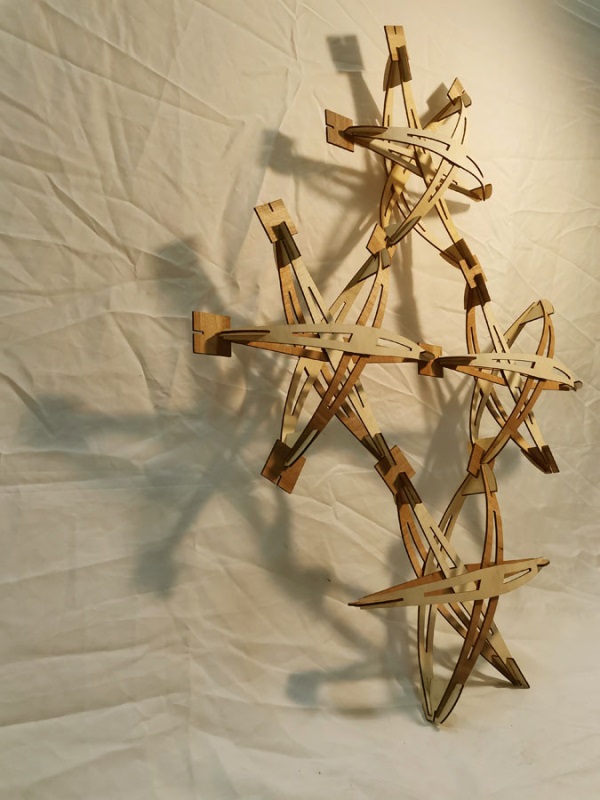

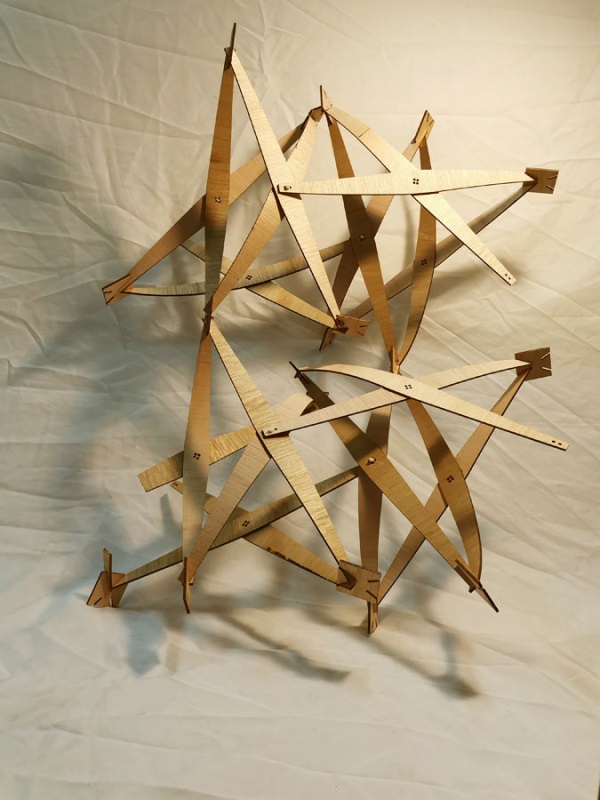

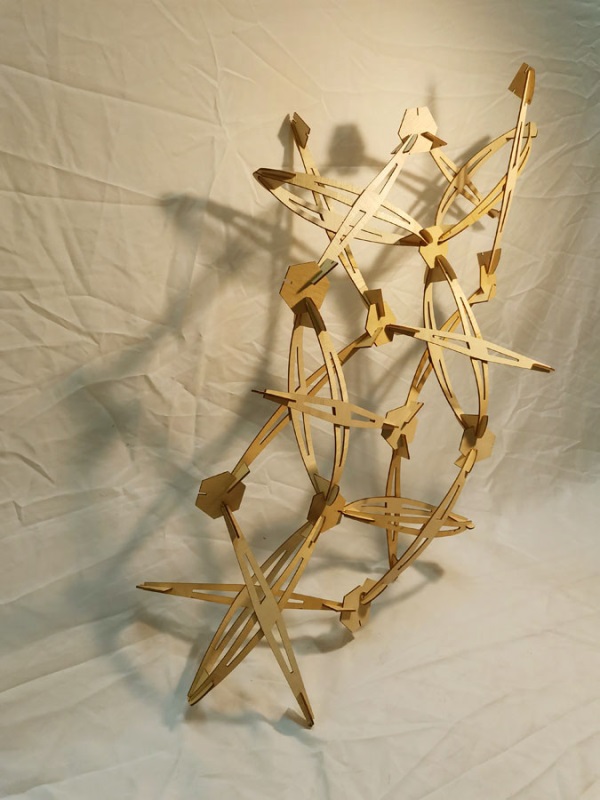

1c-X 局部打樣
1c局部打樣_橫向扭轉變形測試
1c厚度測試
1c縱向扭曲測試
二层定點校正

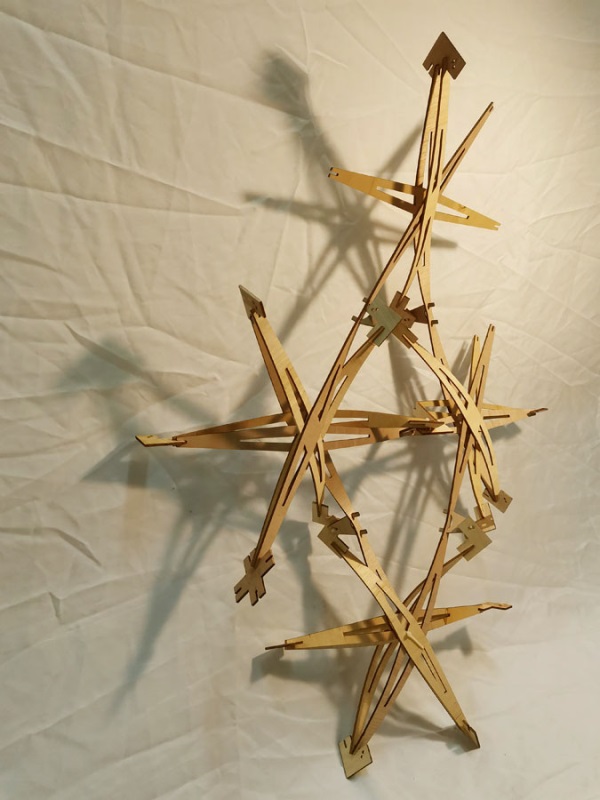

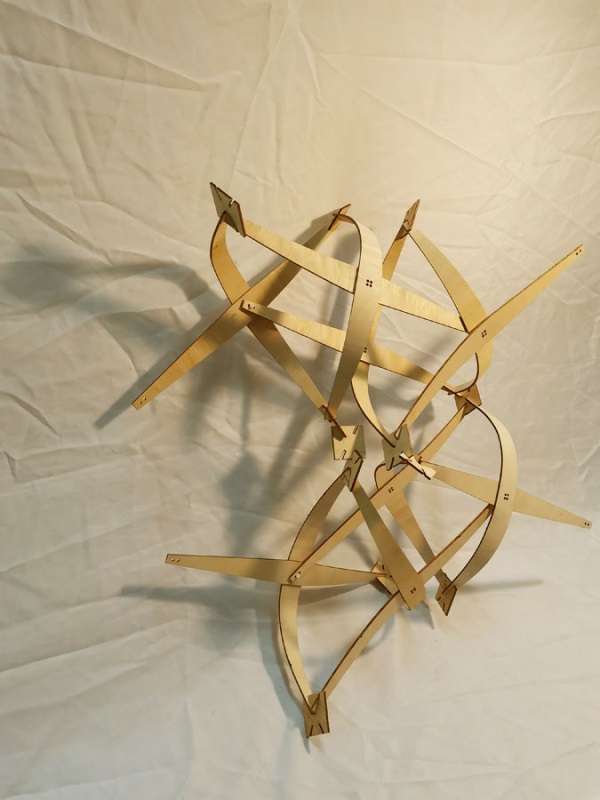

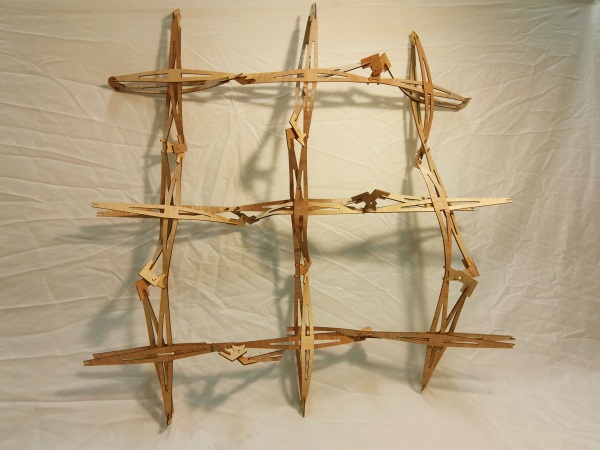

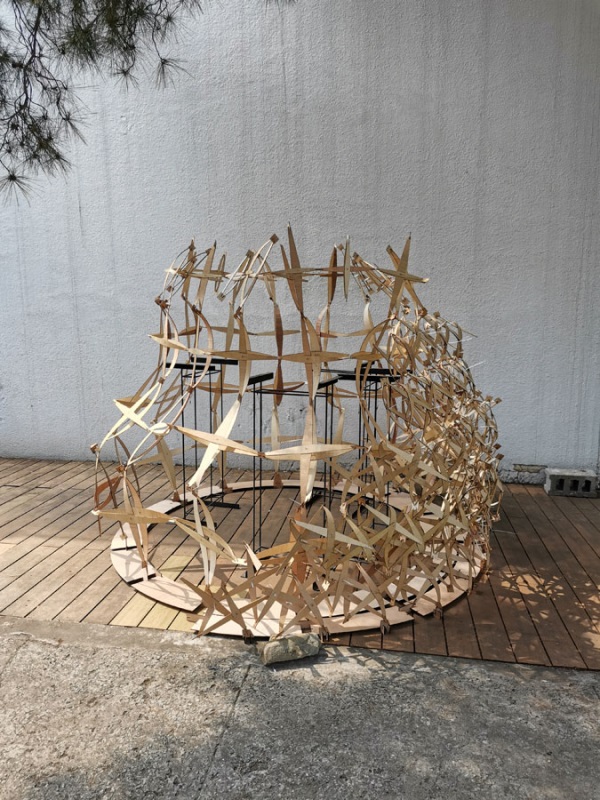

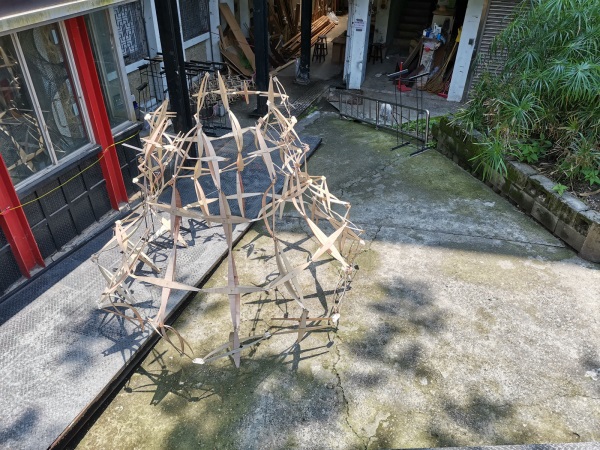

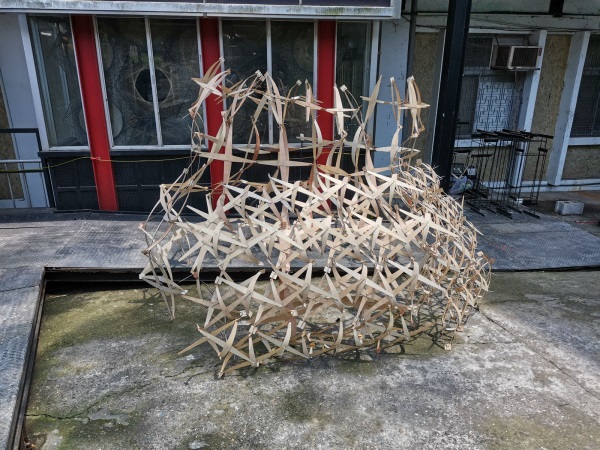

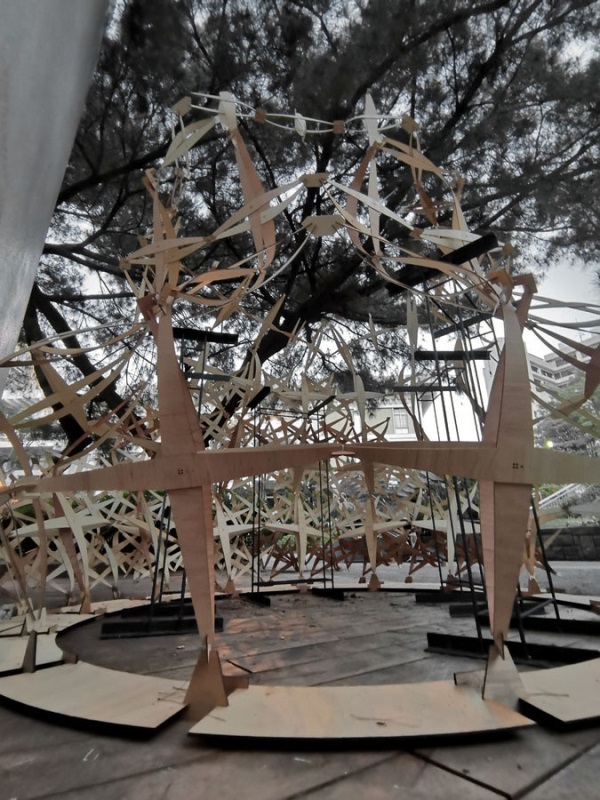

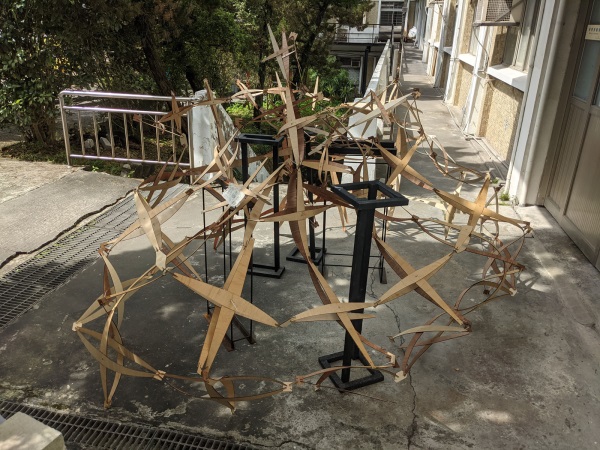

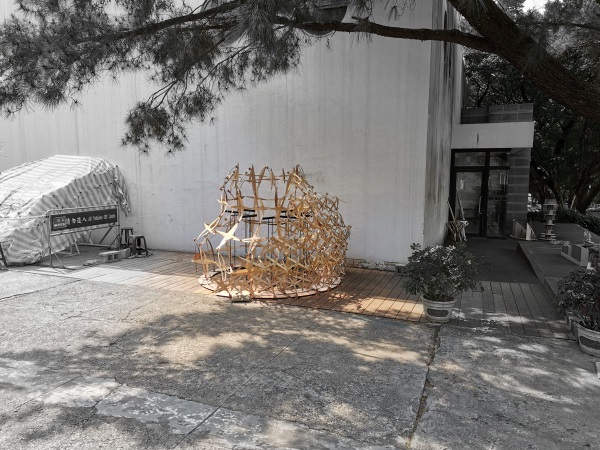

正模1
正模2
正模3
正模4

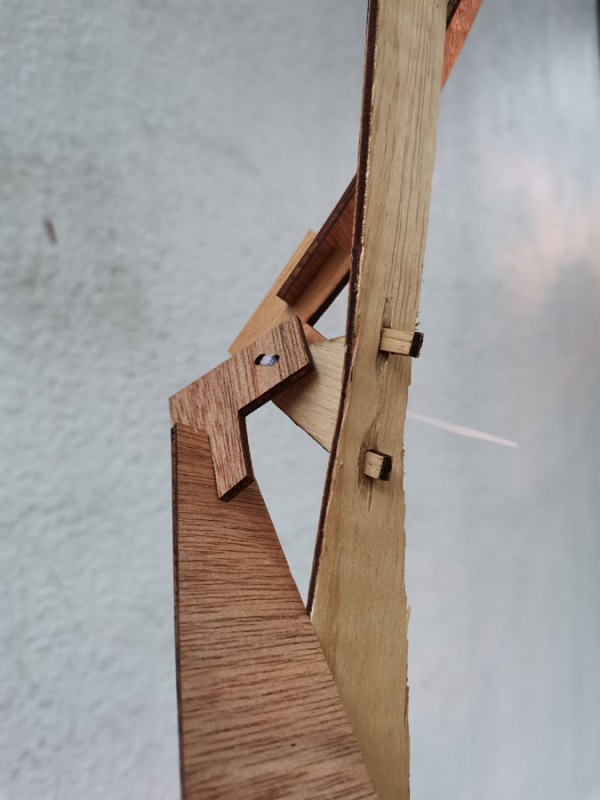

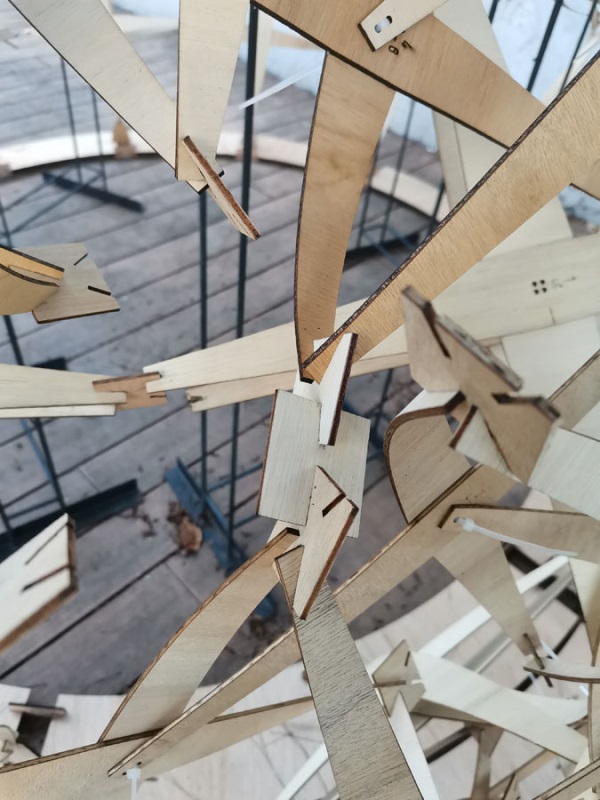

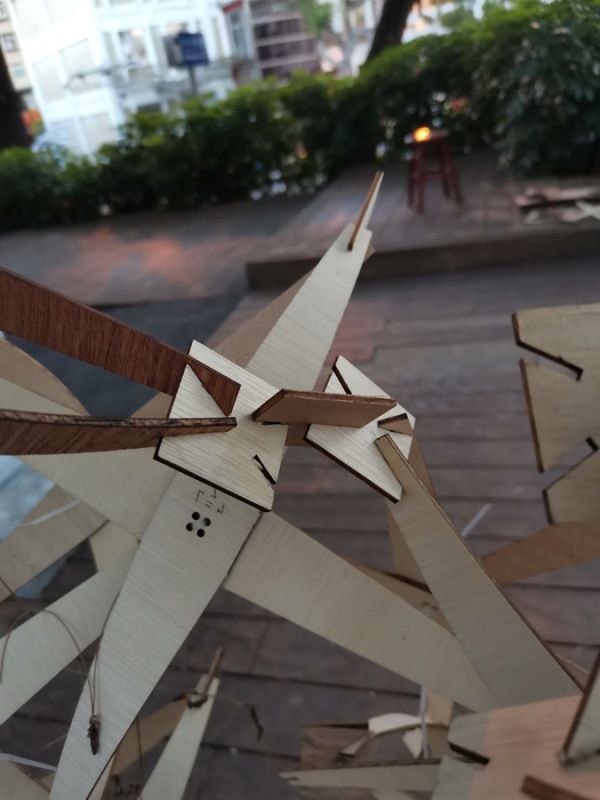

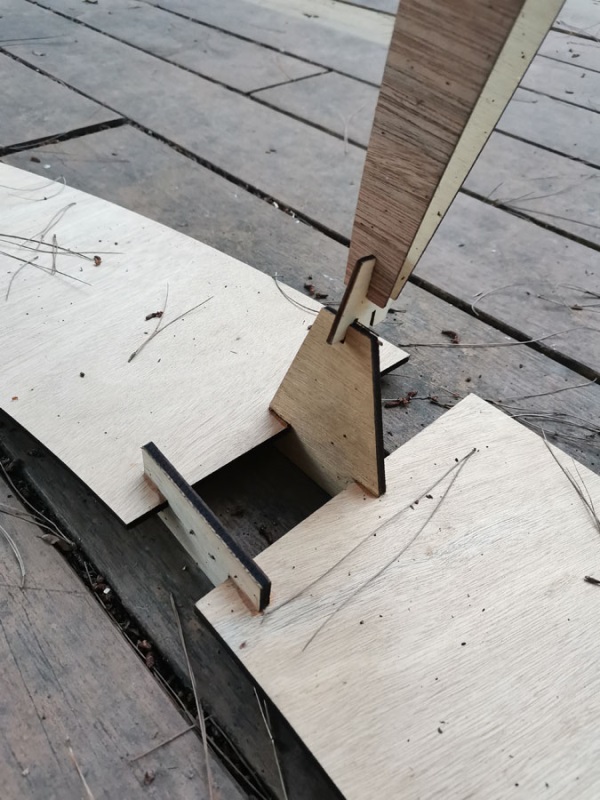

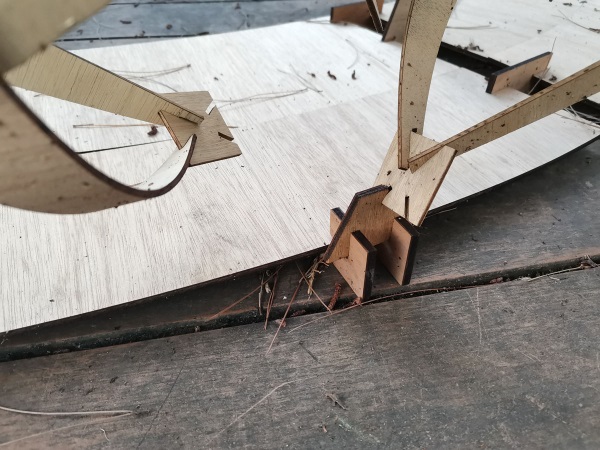

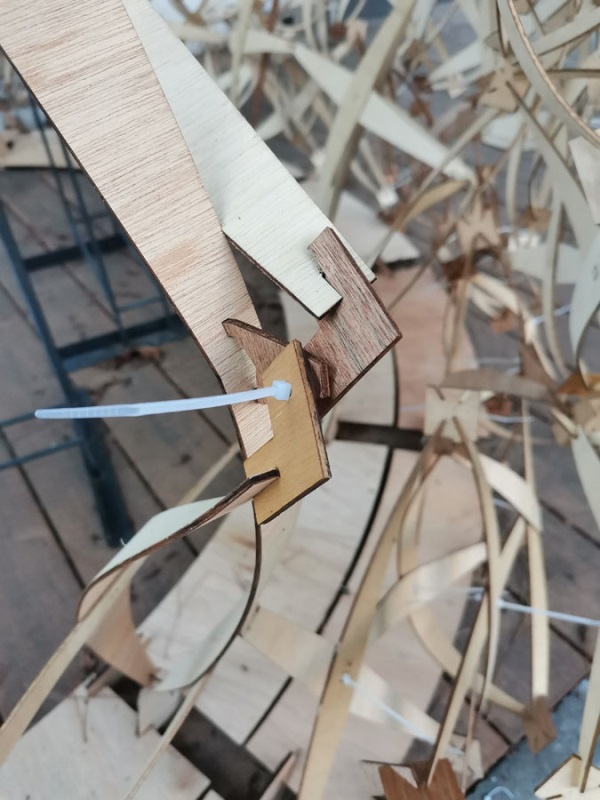

細部1
細部2
細部3
細部4
細部5
細部6
